Твердотельное реле SSR Arduino (Solid State Relay) — это электронный рубильник, который коммутирует силовое напряжение с помощью слаботочного, что дает возможность для контроллера Ардуино управлять бытовыми приборами. Рассмотрим характеристики модуля Solid State Relay, схему подключения к плате Ардуино и программу для управления освещением с помощью твердотельного реле.

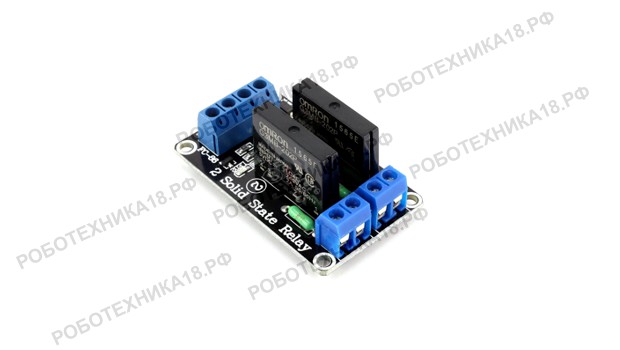

Твердотельное реле Ардуино характеристики
В отличие от механических реле SRD, где для управления контактной группы используется электромагнитная катушка, в модуле твердотельного реле расположена печатная плата с полупроводниковыми компонентами. Благодаря этому, модули работают абсолютно бесшумно и обладают большим ресурсом работы. В момент коммутации модуля SSR не возникает искра и электромагнитные помехи.

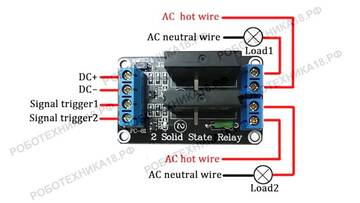

Характеристики твердотельного реле
Тип: DC-AC
Напряжение питания: 5 В (160 мА)
Максимальный ток, на входе модуля: < 12 мА, при Vcc = 5 В
Номинальное напряжение нагрузки (AC): 120 — 240 В
Номинальный ток нагрузки (AC): 0.1 — 2 А
Максимальное время срабатывания: < 1 мс после пересечения нуля
Твердотельные реле используют в своей основе полупроводниковые устройства — тиристоры и транзисторы и имеют высокую скорость переключения, в отличии от электромеханические реле. Реле SSR производит коммутацию выходных контактов при подаче управляющего сигнала, только когда фаза синусоидального напряжения питающей сети переходит через ноль. Благодаря этому ток нагрузки увеличивается плавно, а также снижается уровень электромагнитных помех.

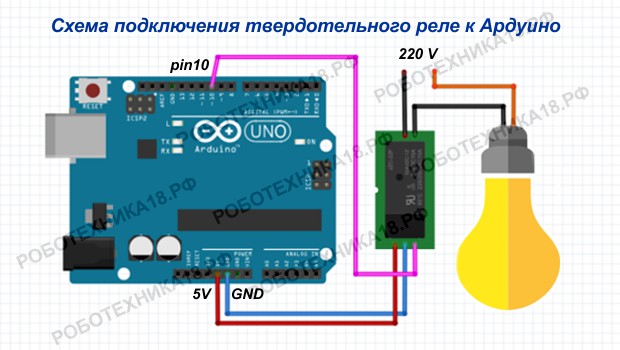

На картинке показана схема подключения Solid State Relay к микроконтроллеру, для управления твердотельного реле от Ардуино. При подаче высокого сигнала на пин 10, однофазное твердотельное реле производит коммутацию выходных контактов, к которым подключена лампа 220 Вольт или любой другой бытовой прибор. Подключите реле к Ардуино, как изображено на схеме и загрузите следующую программу.
