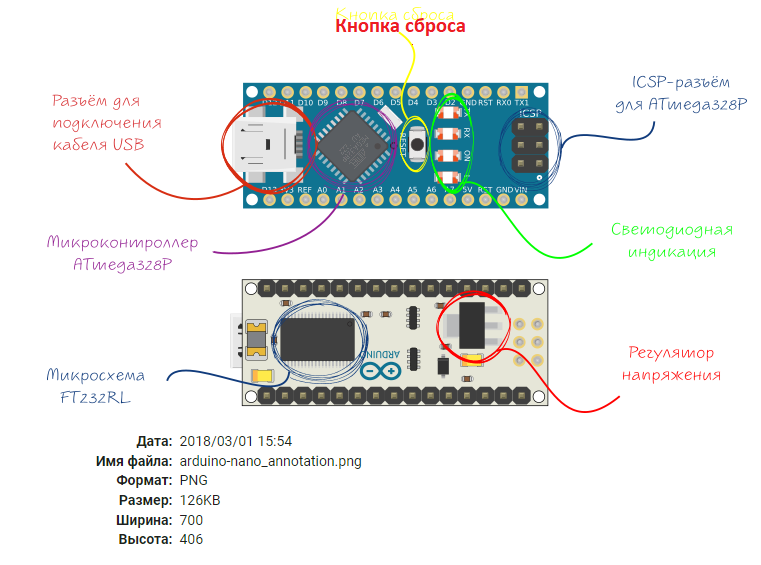

Arduino Nano – это небольшая, полнофункциональная отладочная плата, адаптированная для работы с макетными платами, построенная на базе микроконтроллера ATmega328 (Arduino Nano 3.x) или Atmega168 (Arduino Nano 2.x). Она обладает той же функциональностью, что и Arduino Duemilanove, но имеет меньшие размеры. Она отличается только отсутствием разъема питания и работой через mini-USB. Arduino Nano разработана и производится компанией Gravitech.

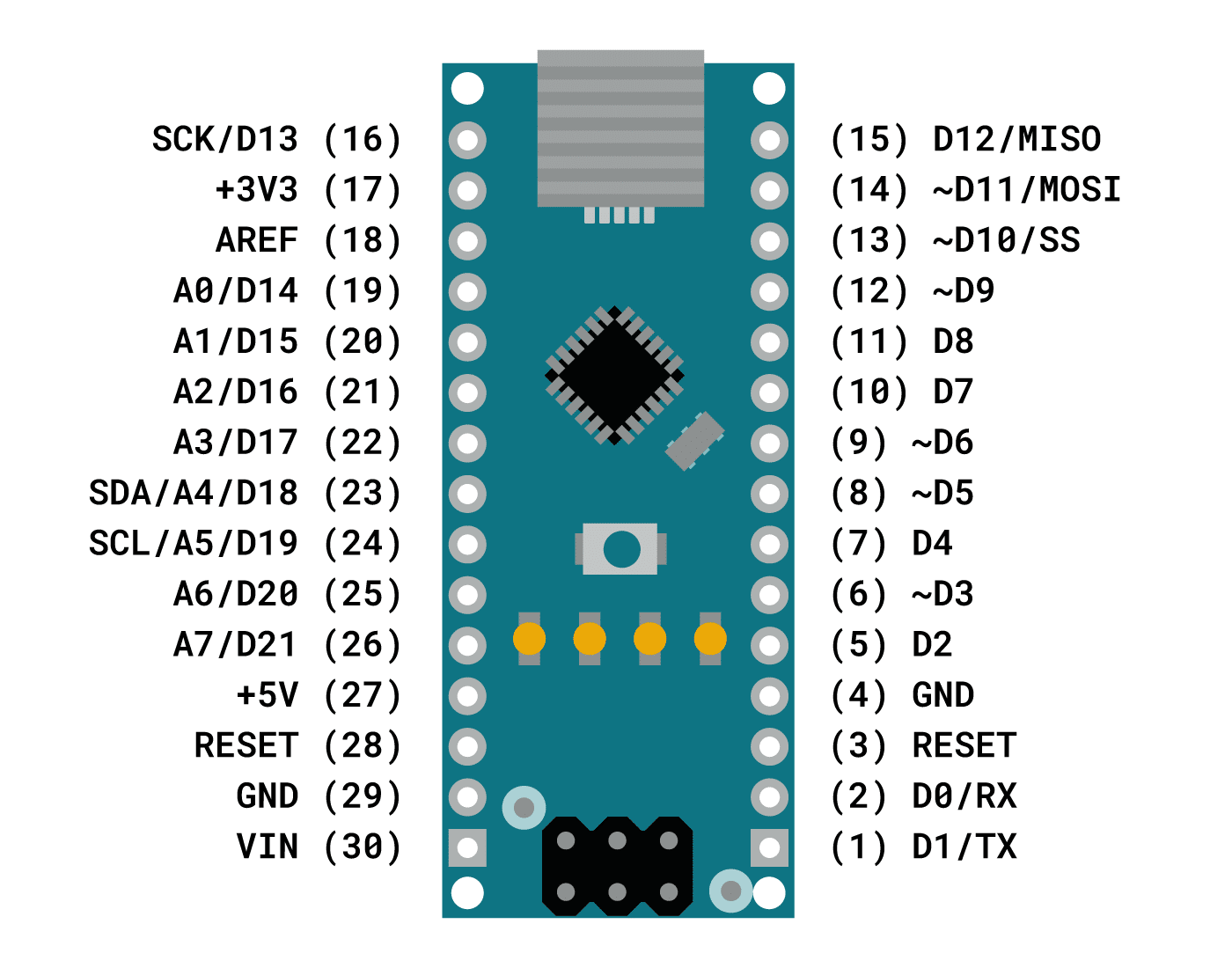

Пины питания
VIN: Входной пин для подключения внешнего источника питания с напряжением в диапазоне от 7 до 12 вольт.
5V: Выходной пин от регулятора напряжения на плате с выходом 5 вольт и максимальных током 800 мА. Питать устройство через вывод 5V не рекомендуется — вы рискуете спалить плату.
3.3V: Выходной пин от стабилизатора микросхемы FT232R с выходом 3,3 вольта и максимальных током 50 мА. Питать устройство через вывод 3V3 не рекомендуется — вы рискуете спалить плату.
GND: Выводы земли.
AREF: Пин для подключения внешнего опорного напряжения АЦП относительно которого происходят аналоговые измерения при использовании функции analogReference() с параметром «EXTERNAL».
Порты ввода/вывода
Цифровые входы/выходы: пины 0–13
Логический уровень единицы — 5 В, нуля — 0 В. Максимальный ток выхода — 40 мА. К контактам подключены подтягивающие резисторы, которые по умолчанию выключены, но могут быть включены программно.
ШИМ: пины 3,5,6,9,10 и 11
Позволяет выводить аналоговые значения в виде ШИМ-сигнала. Разрядность ШИМ не меняется и установлена в 8 бит.
АЦП: пины A0–A7
Позволяет представить аналоговое напряжение в цифровом виде. Разрядность АЦП не меняется и установлена в 10 бит. Диапазон входного напряжения от 0 до 5 В. При подаче большего напряжения — вы убьёте микроконтроллер.
TWI/I²C: пины A4(SDA) и A5(SCL)
Для общения с периферией по интерфейсу I²C. Для работы используйте библиотеку Wire.
SPI: пины 11(MOSI), 12(MISO), 13(SCK) и 10(SS)
Для общения с периферией по интерфейсу SPI. Для работы — используйте библиотеку SPI.
UART: пины 0(RX) и 1(TX)
Используется для коммуникации платы Arduino с компьютером или другими устройствами по последовательному интерфейсу. Выводы 0(RX) и 1(TX) соединены с соответствующими USB-UART преобразователя FT232R. Для работы с последовательным интерфейсом — используйте методы библиотеки Serial.

Характеристики
Микроконтроллер: ATmega328P
Ядро: 8-битный AVR
Тактовая частота: 16 МГц
Flash-память: 32 КБ (2 КБ занимает загрузчик)
SRAM-память: 2 КБ
EEPROM-памяти: 1 КБ
Портов ввода-вывода всего: 20
Портов с АЦП: 8
Разрядность АЦП: 10 бит
Портов с ШИМ: 6
Разрядность ШИМ: 8 бит
Аппаратных интерфейсов SPI: 1
Аппаратных интерфейсов I²C / TWI: 1
Аппаратных интерфейсов UART / Serial: 1
Номинальное рабочее напряжение: 5 В
Максимальный выходной ток пина 5V: 800 мA
Максимальный выходной ток пина 3V3: 50 мA
Максимальный ток с пина или на пин: 40 мА
Допустимое входное напряжение от внешнего источника: 7–12 В
Габариты: 18×45 мм

0

Поделиться22023-12-13 14:59:22

Автор: admix
Администратор
Зарегистрирован: 2012-06-08
Приглашений: 0
Сообщений: 419
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
2 дня 2 часа
Последний визит:
2025-04-28 16:46:43

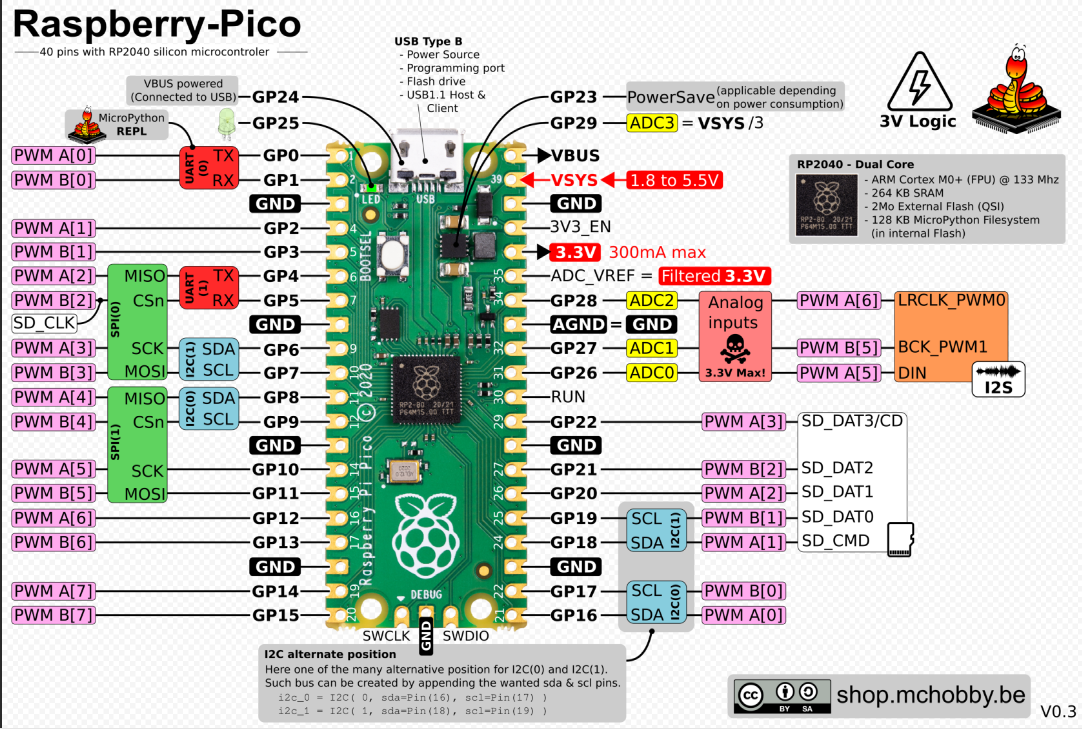

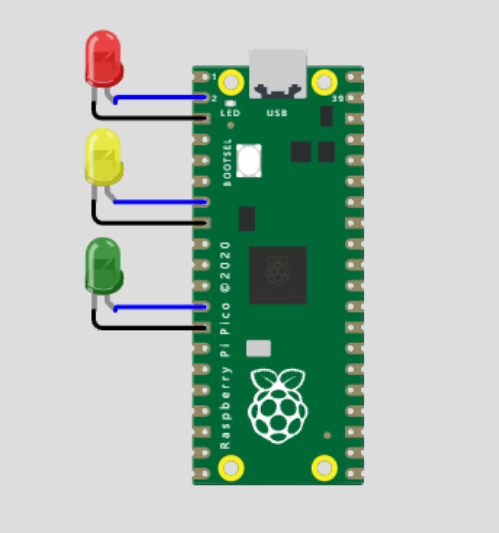

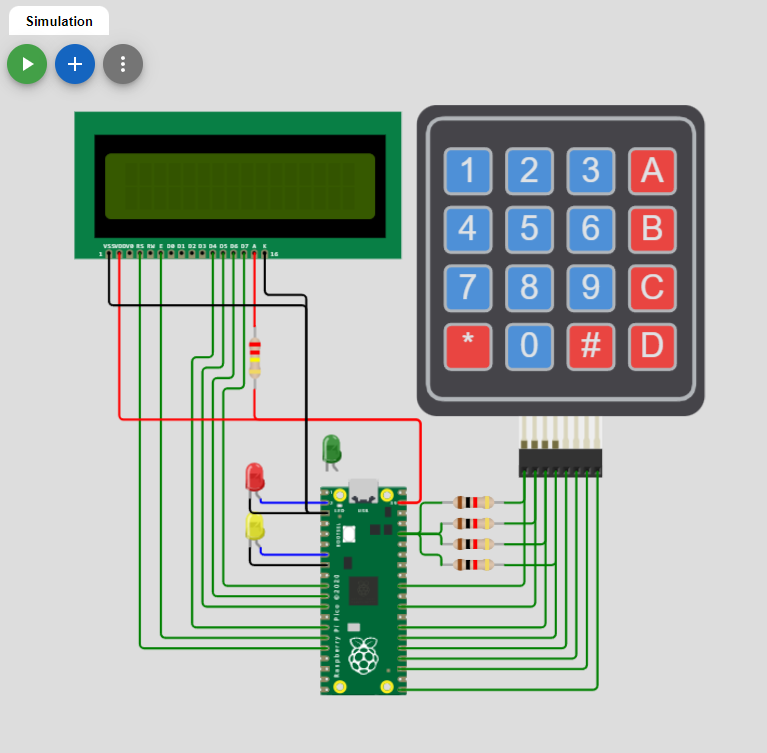

#define RED 1
#define YELLOW 5
//#define GREEN 9
#include <Keypad.h>////
#include <LiquidCrystal.h>// LCD1602
LiquidCrystal lcd(12, 11, 10, 9, 8, 7);// LCD1602 GP пины на ардуино

const uint8_t ROWS = 4;// строки//
const uint8_t COLS = 4;// столбец//

char keys[ROWS][COLS] = {//
{ '1', '2', '3', 'A' },//
{ '4', '5', '6', 'B' },//
{ '7', '8', '9', 'C' },//
{ '*', '0', '#', 'D' }//
};//

int x = 0; // создаем глобальную переменную в коде

uint8_t rowPins[ROWS] = { 26, 22, 21, 20 }; // Pins connected to R1, R2, R3, R4//
uint8_t colPins[COLS] = { 19, 18, 17, 16 }; // Pins connected to C1, C2, C3, C4//

Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);//

void setup() {
pinMode(RED, OUTPUT);
pinMode(YELLOW, OUTPUT);
//pinMode(GREEN, OUTPUT);

lcd.begin(16, 2);lcd.print("Hello World!"); //LCD1602 16 длинна,2-е строки размер LCD

}

void loop() {
//digitalWrite(GREEN, HIGH);
//delay(3000);

//digitalWrite(GREEN, LOW);
//delay(3000);

char key = keypad.getKey();

if (key != NO_KEY) {
switch (key) {
case '1': digitalWrite(YELLOW, HIGH);digitalWrite(RED, LOW);x=1;break;
case '2': x=2;break;
case '3': x=3;break;
case '4': digitalWrite(RED, HIGH); digitalWrite(YELLOW, LOW);x=4;break;
case '5': x=5;break;
case '6': x=6;break;
case '7': x=7;break;
case '8': x=8;break;
case '9': x=9;break;
case '0': x=0;break;

}
}
lcd.setCursor(1, 1);lcd.print(x);// LCD1602

delay(10);
}

Библиотеки (Installed Libraries):

Keypad
LiquidCrystal
